Hastelloy B2 street 90 laipsnių alkūnėsyra kaltinės vamzdžių jungiamosios detalės, naudojamos korozinėje aplinkoje, pvz., cheminio apdorojimo metu, kur jų atsparumas rūgštims, pvz., druskos ir sieros, yra labai svarbus. Gamyboje pabrėžiamas tikslumas, kad būtų pasiekti srieginiai galai-vienas kištukinis ir vienas išorinis-saugiai sujungti.
Procesas prasideda nuo aukštos-kokybės ruošinių, po to kontroliuojamas kaitinimas ir kalimas, kad alkūnė būtų suformuota be defektų. Tolesni veiksmai apima apipjaustymą, terminį apdorojimą, apdirbimą ir griežtą patikrinimą, kad atitiktų tokius standartus kaip ASTM B564.
Šiame straipsnyje išsamiai aprašomas{0}}po{1}}žingsnis kalimo procesas.
Medžiagos parinkimas ir paruošimas
Pradinis žingsnis apima aukštos kokybės{0}}Hastelloy B2 ruošinių parinkimą ir paruošimą. Žaliavos gaunamos kaip cilindriniai ruošiniai arba luitai, kurių sudėtis paprastai susideda iš 65–70 % nikelio, 28–30 % molibdeno ir mikroelementų, pvz., geležies ir chromo, spektroskopine analize patikrinta, ar atitinka UNS N10665 standartus.
Ruošiniai pjaunami iki tikslaus ilgio naudojant pjūklus arba žirkles, o matmenys apskaičiuojami pagal galutinį alkūnės dydį -paprastai svyruoja nuo 1/8" iki 4" NPS srieginėms jungiamosioms detalėms-, kad būtų sumažintas švaistymas ir būtų pakankamai medžiagos kalimui.
Paviršiaus paruošimas apima valymą, kad būtų pašalinti oksidai ar teršalai, dažnai taikant abrazyvinį pūtimą arba ėsdinimą, nes priemaišos gali sukelti kalimo defektus, pvz., inkliuzus arba sumažinti atsparumą korozijai.
Ruošinio šildymas
Ruošiniai yra tolygiai kaitinami kontroliuojamoje krosnyje, kad būtų pasiekta optimali kalimo temperatūra, paruošiama medžiaga plastinei deformacijai, nesukeliant terminės žalos.
Šildymo procesas prasideda pakaitinimu, kad būtų išvengta šiluminio šoko, po to mirkymas 2250 F (1232 laipsnių) temperatūroje bent 30 minučių viename colyje storio, kad būtų užtikrintas tolygus temperatūros pasiskirstymas, stebima naudojant kalibruotus optinius pirometrus.
Ruošiniai dažnai pasukami, kad būtų išvengta netolygaus įkaitimo, o tiesioginio liepsnos poveikio išvengiama, kad būtų sumažinta oksidacija ar karbiuracija, o tai gali pakenkti lydinio atsparumui korozijai.
Šis temperatūros diapazonas pasirinktas, nes „Hastelloy B2“ pasižymi geru karštuoju apdirbimu, viršijančiu 1800 laipsnių F, todėl užtikrina pakankamą lankstumą, išlaikant žemesnę nei kietojo kūno temperatūrą, kad būtų išvengta prasidedančio lydymosi. Norint apsaugoti paviršių kaitinant, dažnai naudojamos kontroliuojamos atmosferos, tokios kaip neutralios arba šiek tiek redukuojančios dujos.

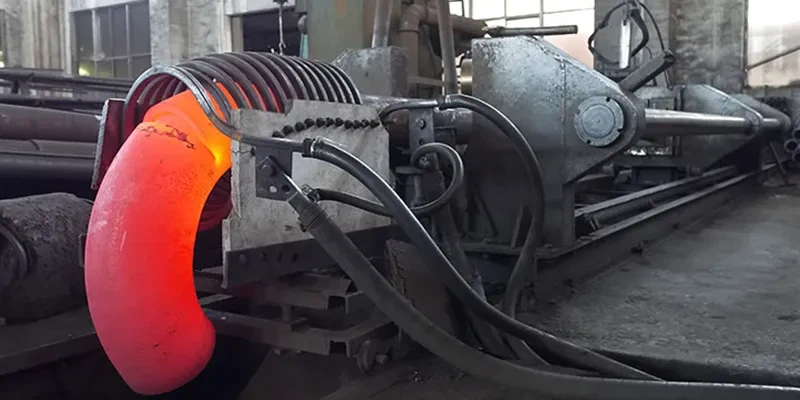

Kalimo operacija
Įkaitintas ruošinys yra veikiamas gniuždymo jėgų štampelyje, kad susidarytų grubi 90 laipsnių alkūnės forma, patobulinta grūdėtumo struktūra, kad būtų pagerintos mechaninės savybės.
Naudojant uždarą-kalimą-, pageidautiną tikslioms jungtims, pvz., alkūnėms,-ruošinys dedamas į iš anksto įkaitintą štampus ir kalamas arba spaudžiamas iki kelių tūkstančių tonų jėgomis, siekiant išlaikyti vidinę šilumą ir išvengti per didelės įtampos.
Kalimas pradedamas iš karto po išėmimo iš krosnies, siekiant apriboti temperatūros kritimą iki mažiau nei 100{1}}200 laipsnių F, pereinant nuo pradinio suardymo iki galutinio formavimo be radikalių skerspjūvio pakeitimų, kad būtų išvengta plyšimų. Procesas baigiamas aukštesnėje nei 1800 laipsnių F temperatūroje, kad būtų užtikrintas tinkamas karštas darbas, suteikiant smulkią, vienodą grūdėtumo struktūrą, kuri pagerina atsparumą nuovargiui ir galutinės alkūnės tvirtumą.
Gatvės alkūnių štampavimo konstrukcijoje yra 90 laipsnių lenkimas ir išankstinės sriegio formos, su keliais judesiais, jei reikia sudėtingoms geometrijoms.
Apipjaustymas ir formavimas
Medžiagos perteklius, žinomas kaip blyksnis, pašalinamas iš kaltinio ruošinio, kad būtų pasiekta beveik{0}}grynoji alkūnės forma ir paruošiama tolesnėms operacijoms. Karštos kirpimo žirklės arba štampai sumažina blykstę, kai dalis vis dar šilta, o po to kontroliuojama atšaldoma iki kambario temperatūros, vengiant greito gesinimo šiame etape, kad būtų išvengta liekamųjų įtempių.
Bet kokie paviršiaus trūkumai, tokie kaip apnašos ar smulkūs įplyšimai, pašalinami šlifuojant arba šratuojant, užtikrinant matmenų tikslumą, neviršijant ASME standartų nustatytų leistinų nuokrypių. Šis žingsnis yra būtinas, nes patobulinama geometrija, palengvinamas tikslus apdirbimas vėliau ir išlaikomas lydinio vientisumas be defektų.

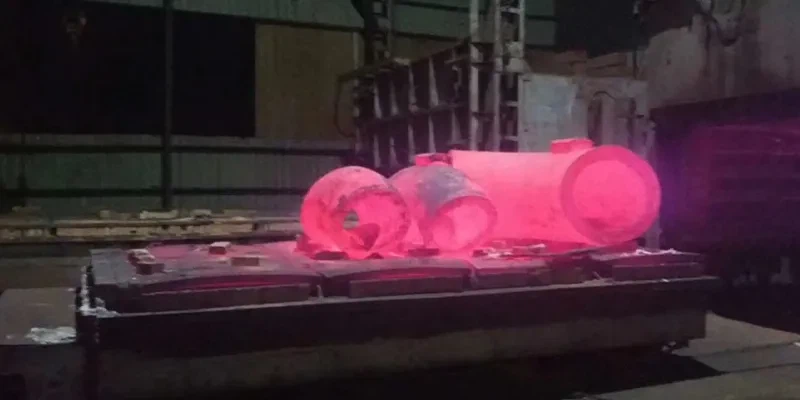

Terminis apdorojimas
Kaltuota alkūnė atkaitinama tirpalu, siekiant optimizuoti jos mikrostruktūrą, atkurti atsparumą korozijai ir sumažinti vidinius įtempius. Komponentas kaitinamas iki 1950 laipsnių F (1066 laipsnių) krosnyje su greito regeneravimo galimybėmis, palaikomas tam tikrą laiką, atsižvelgiant į storį (paprastai 15{4}}30 minučių), o po to per tris minutes po pašalinimo atvėsinamas vandeniu arba greitai atšaldomas oru, kad būtų užfiksuota tirpalu apdorota būsena.
„Hastelloy B2“ krosnis turi būti iš anksto įkaitinta iki atkaitinimo temperatūros, o 1000{4}}1500 laipsnių F temperatūra turi būti sumažinta, kad būtų išvengta kenksmingų fazių, galinčių sukelti tarpkristalinį įtrūkimą, nusodinimo. Norint sumažinti liekamąjį tempimo įtempį ir padidinti atsparumą įtrūkimams apdorojimo metu, prieš atkaitinimą gali būti taikomas didelio įtempimo vietas, pvz., lenkimus, nuvalyti šūviu.
Šio proceso metu gaunamas maždaug 220 HB kietumas, o tempiamasis stipris viršija 110 ksi, o tai užtikrina alkūnės veikimą.
Apdirbimas ir sriegimas
Atkaitintas ruošinys apdirbamas iki galutinių matmenų, įskaitant galų įsriegimą, kad būtų sukurta gatvės konfigūracija. Naudojant CNC tekinimo stakles arba frezavimo stakles, medžiagos perteklius pašalinamas, kad būtų pasiekti tikslūs išoriniai skersmenys, lenkimo spinduliai ir sienelių storiai, o kritinių savybių leistinieji nuokrypiai yra ±0,005 colio.
Sriegimas apima NPT arba BSP sriegių perpjaunimą-vieną išorinį ir vieną išorinį-naudojant specializuotus įrankius, užtikrinant sandarumą-, atitinkantį ASME B1.20.1 standartus. Kietmetalio įrankiai ir aušinimo skysčiai naudojami dėl Hastelloy B2 darbo -kietėjimo tendencijos, o padavimas ir greitis optimizuoti, kad būtų išvengta įrankių nusidėvėjimo ir paviršiaus dilimo. Šis žingsnis yra gyvybiškai svarbus siekiant užtikrinti funkcinį vientisumą, nes netinkamas sriegis gali pakenkti aukšto slėgio sistemose sujungimų sandarinimui.
Apžiūra ir bandymai
Atliekami išsamūs kokybės patikrinimai, siekiant patikrinti, ar alkūnė atitinka specifikacijas ir ar nėra defektų. Vizuali ir matmenų patikra patvirtina geometriją ir paviršiaus apdailą, o neardomieji bandymai, pvz., ultragarsas ar dažų skvarba, aptinka vidinius trūkumus ar įtrūkimus.
Hidrostatinio slėgio bandymas iki 1,5 karto didesniu už vardinį slėgį užtikrina atsparumą nuotėkiui, o korozijos bandymai gali imituoti aptarnavimo aplinką, kad būtų patvirtintas veikimas. Medžiagų sertifikavimas apima cheminę analizę ir mechaninių savybių patikrinimą, pvz., tempimo ir kietumo bandymus, kad atitiktų ASTM reikalavimus. Šis griežtas protokolas garantuoja patikimumą, o atmetimo dažnis sumažinamas naudojant proceso valdymą.
Galutinė apdaila ir pakavimas
Alkūnė yra apdorota paviršiumi ir yra supakuota, kad apsaugotų nuo pažeidimų transportavimo ir sandėliavimo metu. Pasyvavimas arba ėsdinimas pašalina visas apnašas ar oksidus, padidindamas atsparumą korozijai, o vėliau dengiamas papildomas dangas, tokias kaip alyva, skirta laikinai apsaugoti.
Ženklinimas apima lydinio klasę, dydį, slėgio įvertinimą ir šilumos numerį, kad būtų galima atsekamumą. Įpakavimas į medines dėžes ar dėžes apsaugo nuo užteršimo, todėl gaminys bus paruoštas montuoti. Šis paskutinis žingsnis atitinka kokybės standartus visoje tiekimo grandinėje.
Išvada
Šie parametrai, nustatyti pagal nustatytas gaires, užtikrina, kad būtų gaminamos -be defektų Hastelloy B2 90 laipsnio gatvės alkūnės, pasižyminčios puikiomis eksploatacinėmis savybėmis.
