Produkto apžvalga

Alyvos ir dujų vožtuvų lydinio komponentai yra tiksliai{0}}sukonstruotos dalys, naudojamos srauto valdymo sistemose, veikiančiose esant aukštam slėgiui, aukštai temperatūrai ir korozinėms terpėms. Jie skirti kritiniams vožtuvų mazgams prieš srovę, viduryje ir pasroviui, kai būtinas sandarinimo vientisumas, matmenų stabilumas ir ilgas tarnavimo laikas.

Įprasti komponentai yra vožtuvų korpusai, gaubtai, kotai, lizdai, diskai, kamščiai, sandarinimo žiedai ir pavaros sąsajos dalys. Kiekvienas komponentas yra pagamintas taip, kad būtų išlaikytas stabilus mechaninis veikimas esant ciklinei apkrovai, rūgščių dujų poveikiui, jūros vandens korozijai ir šiluminiams pokyčiams.

Techniniai parametrai

Parametras	Specifikacijų diapazonas
Medžiagos laipsniai	Nerūdijantis plienas, dvipusis plienas, super dvipusis plienas, nikelio lydiniai (Inconel / Hastelloy / Monel)
Dydžių diapazonas	DN6 – DN600 / Galimas individualus apdirbimas
Slėgio įvertinimas	150 klasė – 2500 klasė
Temperatūros diapazonas	-196 laipsnių iki +650 laipsnių (priklauso nuo medžiagos)
Apdirbimo tolerancija	±0,01 mm – ±0,05 mm
Paviršiaus apdaila	Ra 0,2 – Ra 1,6 μm
Standartai	ASME, ASTM, EN, DIN
Baigti ryšį	Srieginė, suvirinta, flanšinė, pritaikyta sąsaja

Pagrindiniai privalumai

Stabilus sandarinimo veikimas esant pakartotiniam slėgio ciklui.

Kontroliuojama mikrostruktūra, užtikrinanti atsparumą įtempių korozijos įtrūkimams.

Tikslus CNC apdirbimas užtikrina nuoseklų judančių komponentų pritaikymą.

Medžiagų pasirinkimas optimizuotas rūgščiųjų dujų (H₂S) ir chlorido poveikio aplinkai.

Ilgalaikis{0}}matmenų stabilumas šiluminio plėtimosi ir mechaninės apkrovos sąlygomis.

Medžiagos klasės ir atsparumas korozijai

Austenitinis nerūdijantis plienas	316 / 316L bendram atsparumui korozijai.

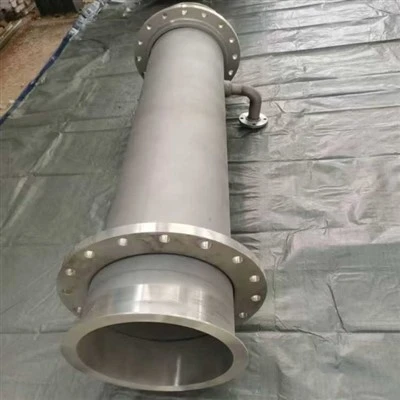

Dvipusis nerūdijantis plienas	UNS S31803 / S32205 chloridinei aplinkai.
Super dvipusis	UNS S32750 / S32760, skirtas didelio chlorido ir slėgio sąlygoms.
Nikelio lydiniai	Inconel 625 / 718 atsparumas aukštai temperatūrai ir rūgščiosioms dujoms.
Hastelloy lydiniai	Stiprus atsparumas rūgštinėms ir agresyvioms cheminėms terpėms.
Monel lydiniai	Didelis atsparumas jūros vandeniui ir sūrymo aplinkai.

Vožtuvo komponentų taikymo sritis

Gaminami komponentai apima visas vožtuvų vidines ir konstrukcines sistemas:

Vožtuvo korpusas ir gaubtas
Koto ir veleno komponentai
Sėdynės žiedai ir sandarinimo elementai

Rutulio, disko ir kištuko komponentai
Pakavimo riebokšlių ir laikiklių dalys
Aukšto{0}}slėgio tvirtinimo sąsajos
Individualūs srauto valdymo įdėklai

Kiekviena dalis gaminama pagal inžinerinius brėžinius arba OEM specifikacijas su griežta matmenų kontrole.

Standartai ir sertifikatai

Gamyba ir tikrinimas atitinka tarptautinius pramonės reikalavimus:

CE sertifikatas
ISO 9000 kokybės vadybos sistema
Slėginės įrangos direktyvos (PED) laikymasis
Atitikimas GOST standartui
TS specialiosios įrangos gamybos licencija
Amerikos laivybos biuro (ABS) gamyklos patvirtinimas

Programos

Gręžimo platformos atviroje jūroje
Naftos ir dujų magistraliniai vamzdynai
Naftos perdirbimo įrenginiai
Dujų suspaudimo ir atskyrimo sistemos
Povandeninių vožtuvų mazgai
Cheminių medžiagų įpurškimo ir valdymo sistemos
SGD ir kriogeninės transporto sistemos

Tinkinimo galimybė

Gamyba pagal techninius brėžinius ar pavyzdžius.
Medžiagos pakeitimas, pagrįstas slėgio, korozijos ir temperatūros sąlygomis.
Matmenų optimizavimas vožtuvų suderinamumui.
Atsparumo dilimui ir korozijai paviršiaus apdorojimo galimybės.
Mažų partijų prototipai ir masinės gamybos palaikymas.

Patikra ir bandymai

Matmenų patikrinimas (CMM matavimas).

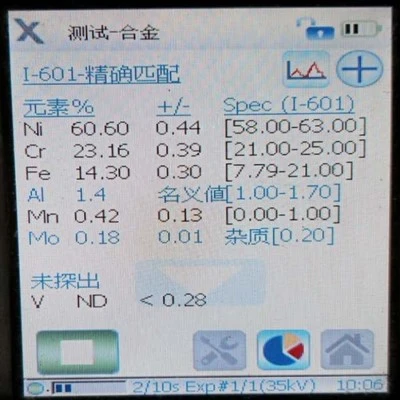

Cheminės sudėties patikra (spektrinė analizė).
Mechaninių savybių tikrinimas (tempimas, kietumas).
Slėgio ir sandarinimo vientisumo patikrinimas.
Neardomieji bandymai (UT, PT, RT, jei reikia).

Pakavimas ir siuntimas

Apdorotų paviršių antikorozinė alyvos apsauga-.
Individuali putplasčio arba medinio skyriaus apsauga.
Tinkami plaukioti mediniai dėklai eksportui.
Drėgmei{0}}atspari ir smūgiams-atspari pakuotė.
Šilumos skaičiaus ir atsekamumo įrašų ženklinimas.

DUK

Kl .: Ar komponentai gali būti pagaminti pagal pasirinktinius vožtuvų brėžinius?

A: Taip, gamyba visiškai pagrįsta techniniais brėžiniais, įskaitant ne{0}standartinę geometriją ir OEM specifikacijas.

Kl .: Kurios medžiagos yra tinkamiausios rūgščių dujų aplinkai?

A: Duplex, Super Duplex ir tam tikri nikelio lydiniai užtikrina stabilų atsparumą H₂S aplinkoje.

Kl .: kokia yra tipinė apdirbimo tolerancija?

A: Standartinė tolerancija svyruoja nuo ±0,01 mm iki ±0,05 mm, priklausomai nuo komponento geometrijos ir funkcijos.
